DCF77 : FONCTIONNEMENT DU SYSTEME DE SYNCHRONISATION DE L'HEURE RADIO-PILOTE EN EUROPE

DCF77 est un signal horaire standard transmis par radio depuis une station située à Mainflingen, près de Francfort-sur-le-Main, en Allemagne. Ce signal est principalement utilisé pour synchroniser les horloges radiocommandées en Europe et d'autres équipements nécessitant une source de temps précise.

Voici un aperçu complet du système DCF77 :

Qui diffuse la DCF77 ?

Le DCF77 est transmis par le Physikalisch-Technische Bundesanstalt (PTB), l'institut national allemand de métrologie. La PTB gère les horloges atomiques qui fournissent le signal horaire.
La station de radiodiffusion appartient à la société allemande Media Broadcast et est située à Mainflingen, à environ 25 km au sud-est de Francfort.

Comment fonctionne la transmission DCF77 ?

Fréquence : Le DCF77 émet un signal basse fréquence de 77,5 kHz (d'où le nom DCF77).
Format du signal : le signal contient des informations sur l'heure, la date, le jour de la semaine, l'heure d'été ou l'heure solaire, ainsi que d'autres données. Il est transmis dans un format modulé : une impulsion est transmise chaque seconde de la minute pour indiquer le début de la seconde. La longueur de l'impulsion varie pour indiquer si le bit transmis est un "0" ou un "1", codant ainsi les données temporelles.
Horloges atomiques : la synchronisation des signaux est assurée par des horloges atomiques au césium et au rubidium, ce qui garantit une très grande précision.

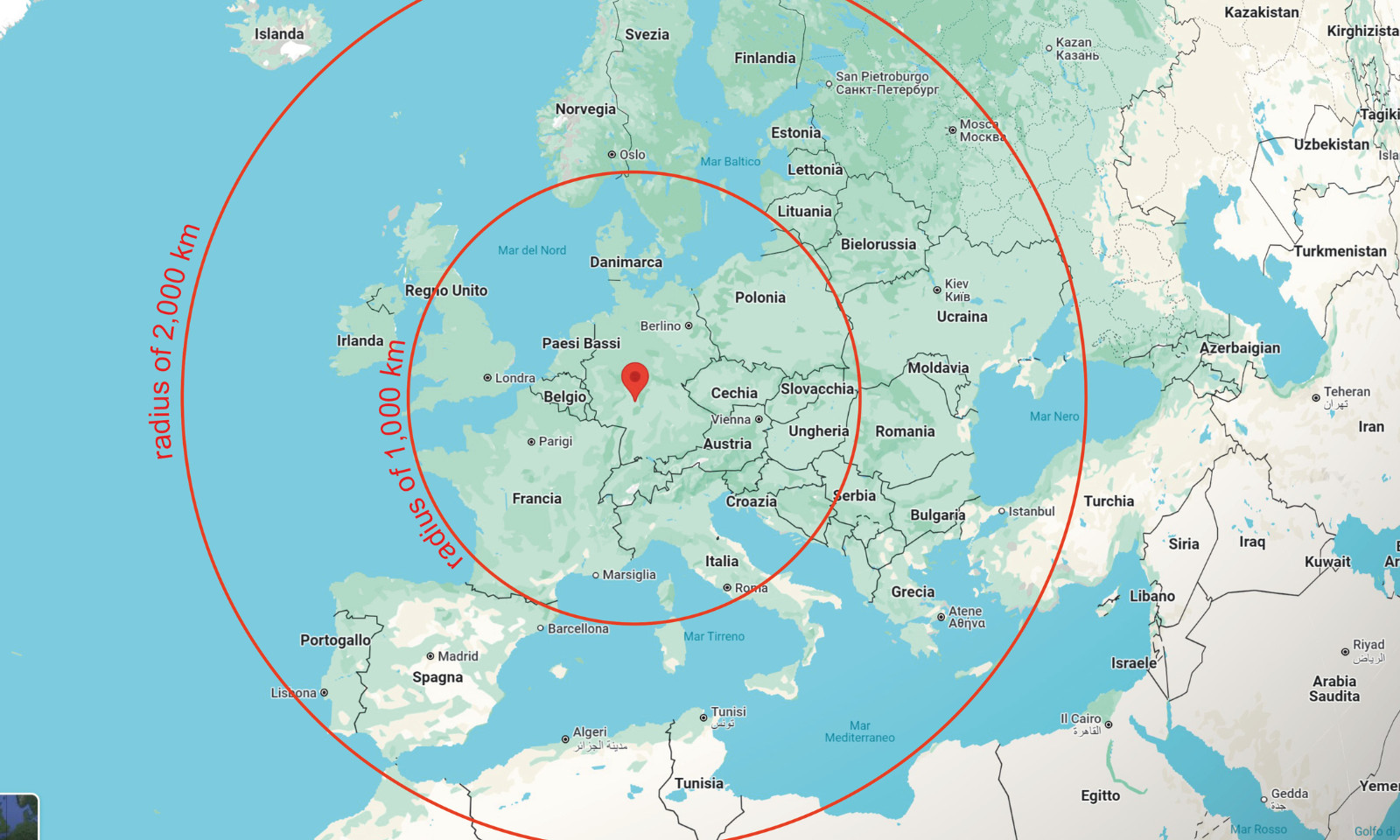

Couverture du DCF77

Le signal DCF77 a une très grande portée en raison de la basse fréquence utilisée pour la transmission. Dans des conditions optimales, le signal peut être reçu jusqu'à 2 000 km de la station émettrice.
La copertura principale include quasi tutta l'Europa:
- L'Allemagne, l'Autriche, la Suisse et la France bénéficient d'une excellente réception.
- Les Pays-Bas, la Belgique, la Pologne, la République tchèque, la Hongrie, l'Espagne, l'Italie, le Royaume-Uni et même la Scandinavie peuvent également recevoir le signal.
- La réception devient plus faible dans les zones plus éloignées, comme le sud de l'Espagne, ou dans les régions montagneuses ou avec des barrières géographiques.
Pendant la nuit, la propagation du signal s'améliore considérablement en raison des conditions atmosphériques, ce qui permet une réception plus fiable sur de longues distances.

Comment le signal est-il reçu ?

Les horloges et les équipements radiocommandés équipés d'un récepteur DCF77 peuvent décoder le signal et se synchroniser automatiquement. Cela permet aux horloges de rester toujours synchronisées avec l'heure exacte sans intervention manuelle.
La réception peut être affectée par des interférences électromagnétiques (par exemple des appareils électroniques ou des lignes électriques) et par la situation géographique (des murs épais ou des zones souterraines peuvent réduire la réception du signal).

Précision du DCF77

La transmission est extrêmement précise, avec une exactitude temporelle d'environ 1 milliseconde par rapport aux horloges atomiques générant des signaux. Cette précision la rend idéale pour les horloges radiocommandées et d'autres applications exigeant une grande précision, telles que les équipements scientifiques ou les systèmes de chronométrage.
Bien que la portée soit importante, la précision de la réception peut être légèrement compromise dans les régions plus éloignées de la station émettrice.

Applications du DCF77

Horloges radiocommandées : la plupart des horloges radiocommandées en Europe utilisent le signal DCF77 pour la synchronisation automatique de l'heure.
Systèmes de chronométrage industriels : le signal DCF77 est utilisé dans les environnements industriels pour synchroniser les systèmes de chronométrage, les appareils d'enregistrement et d'autres équipements.
Systèmes informatiques : dans certains contextes, les serveurs et les appareils de réseau utilisent le signal DCF77 pour maintenir la synchronisation de leurs horloges internes, comme alternative aux technologies basées sur l'internet telles que NTP.
Appareils scientifiques : Les instruments et les appareils qui nécessitent une synchronisation extrêmement précise, tels que les observatoires astronomiques ou les laboratoires de recherche, peuvent utiliser le signal DCF77.

Avantages du DCF77

Haute précision : Grâce à sa transmission basée sur l'horloge atomique, le DCF77 garantit une précision horaire irréprochable.
Couverture européenne : La station de Mainflingen couvre la majeure partie de l'Europe avec une réception fiable, en particulier dans les zones centrales.
Fonctionnement automatique : les horloges et les appareils radiocommandés se synchronisent automatiquement sans intervention manuelle et ajustent également automatiquement l'heure d'été.

Limites du DCF77

Dépendance de la propagation : la qualité de la réception dépend de la distance par rapport à la station émettrice et des conditions météorologiques, en particulier la nuit lorsque la réception s'améliore.
Interférences : les interférences électromagnétiques provenant d'appareils électroniques peuvent réduire la qualité du signal, en particulier dans les zones urbaines denses.
Limitation géographique : bien que le signal ait une large portée, il existe d'autres régions en dehors de l'Europe qui utilisent des signaux de transmission différents (tels que WWVB aux États-Unis ou JJY au Japon), de sorte que DCF77 est plus utile pour les personnes qui vivent ou utilisent des appareils en Europe.

Alternatives dans le monde

En plus du signal DCF77, il existe d'autres stations de diffusion horaire dans différentes parties du monde, chacune couvrant une région géographique spécifique.

Aux États-Unis, le signal horaire radiocommandé le plus utilisé est le WWVB, émis par le National Institute of Standards and Technology (NIST) depuis la station de Fort Collins, Colorado, qui fonctionne à une fréquence de 60 kHz.
Au Japon, le système équivalent est le JJY, qui émet sur deux fréquences (40 kHz et 60 kHz) depuis des stations situées à Fukushima et à Kyushu, assurant ainsi une couverture nationale.
Au Royaume-Uni, le signal MSF, émis depuis la station d'Anthorn, assure une synchronisation horaire à 60 kHz.
La Chine utilise le signal BPC, émis depuis la province du Henan, qui fonctionne à une fréquence de 68,5 kHz.

Ces systèmes offrent une précision similaire à celle du DCF77, mais leur couverture géographique est limitée, ce qui oblige à choisir le signal approprié en fonction de la localisation de l'utilisateur.

Le signal DCF77 est l'un des systèmes de transmission du temps les plus fiables et les plus utilisés en Europe, garantissant une précision extrêmement élevée grâce à sa transmission basée sur des horloges atomiques. Avec une couverture s'étendant jusqu'à 2 000 km depuis la station de Mainflingen en Allemagne, il est utilisé pour synchroniser les horloges radiocommandées et les systèmes de chronométrage dans toute l'Europe. Cependant, la réception du signal peut être affectée par des interférences ou des barrières physiques, ce qui peut nécessiter l'utilisation de technologies alternatives ou l'amélioration de la réception dans certaines circonstances.

Curiosités

Il existe des applications qui génèrent DCF77 et qui sont principalement utilisées pour émuler ou simuler le signal radio émis par la station DCF77. C'est à cela que servent ces applications :

Test ou réparation de montres radiocommandées : si vous avez une montre radiocommandée qui utilise le signal DCF77 pour synchroniser l'heure, une application qui génère ce signal peut être utilisée pour tester si la montre peut le recevoir et se synchroniser correctement. Ceci est utile dans les endroits où la réception du signal DCF77 peut être faible ou absente.
Simulation de signal dans les environnements fermés : dans les situations où le signal DCF77 ne peut pas être reçu en raison d'obstacles ou d'interférences (par exemple à l'intérieur des bâtiments), ces applications peuvent générer un signal que la montre peut détecter et utiliser pour se synchroniser.
Signal de jeu pour les appareils expérimentaux : certains passionnés d'électronique ou ingénieurs utilisent ces applications pour expérimenter des appareils qui se synchronisent avec le signal DCF77, sans qu'il soit nécessaire de recevoir le vrai signal par radio.

Ces applications ne sont pas capables de transmettre par radio comme le véritable signal DCF77, mais utilisent le haut-parleur du smartphone pour émuler les codes du signal modulé, qui peuvent être détectés par les horloges situées à proximité.
